　　摘要：大型公共建筑总面积不足城镇建筑总面积的4%，但总能耗却占全国城镇总耗电量的22%，大型公共建筑单位面积年耗电量达到70～300KWh，为普通居民住宅的10～20倍。公共建筑是节能大户和节能重点，做好公共建筑节能工作，对促进和带动全社会节能工作，实现节能减排目标，落实“转方式、调结构”重大战略具有重要意义。本文介绍武汉香格里拉大酒店办公楼扩建工程(二期)项目综合建筑，采用智能电力仪表采集配电现场的各种电参量和开关信号。系统采用现场就地组网的方式，组网后通过现场总线通讯并远传至后台，通过Acrel-5000型建筑能耗监测系统实现配电回路用电的实时监控。

　　目前，我国已经是世界上的第二大能源生产国和消费国，统计显示，我国建筑能耗约占全国总能耗的28%，在我国每年新建的20亿平方米建筑中，其中99%是高能耗建筑;而既有的建筑中，仅有4%采取了节能措施。大型公共建筑不但能耗密度高，而且能源浪费非常严重，具有巨大的节能空间，建筑节能的推广已经势在必行，节能降耗，计量先行。

　　目前国内大多数企业是靠人工定时抄表的方式统计用电及能源消耗状况，这种方式存在数据滞后、时效性差、数据单一等问题，不能及时掌握各生产环节和重点能耗设备的实时能耗数据。企业能效管理信息系统在线监测整个企业(集团)的生产能耗动态信息，并将这些能耗数据与相对应的设备、车间、班组生产数据相结合，现场运行管理人员可了解和掌握生产环节和重点设备的实时能耗状况、单位能耗数据、能耗变化趋势和实时运行参数等信息。

　　建筑能耗监测系统依照住房和城乡建设部制定的《国家机关办公建筑和大型公共建筑能耗监测系统》设计和开发，设计依据充分、标准完善。

　　《国家机关办公建筑和大型公共建筑能耗监测系统楼宇分项计量设计安装技术导则》

　　《国家机关办公建筑和大型公共建筑能耗监测系统数据中心建设与维小金体育直播护技术导则》

　　武汉香格里拉大酒店办公楼扩建工程(二期)项目能源消耗主要能耗为用电，对其配电室和楼层配电箱用电进行计量管理。整个能耗在线监测系统的总体架构由一个节能监管中心、多个现场采集计量系统组成，计量系统之间通过局域网进行通讯。设置能源管理中心，将各用能节点安装的能源计量数据通过局域网传至数据中心，软件可依据不同权限访问中心服务器，实时查看能耗情况。系统管理平台软件采用C/S结构，可以实现完整的管理、操作功能，对客户端的用户，在通过多种授权验证后，同样提供查询、数据分析结果展示、管理、监控等功能。

　　提供计量装置静态信息人工录入功能能按各计量装置、各分类、分项能耗的关系进行设置;

　　能灵活设置各计量装置通信协议、通信通道以及计量装置名称、配置位置等基本属性;

　　企业能效管理系统自动生成的多种能耗信息统计图形、曲线和报表，如以日、周、月、年为周期的电、水、气、煤等能耗统计报表，报表类型分为全矿、车间、重要耗能设备三个层次，为用户提供能源消耗结构和能源消耗成本分析依据，评估节能措施的效果和关联影响。

　　系统提供综合能耗/能效统计报表，采用菜单或光按钮直接引导界面模式，图形界面包括企业宏观的能耗数据和相关信息，快捷、直观反映企业、生产车间、班组和重要生产环节实时和历史能耗/能效信息。

　　Acrel-5000建筑能耗分析管理系统以工作站主机、通讯设备、测控单元为基本工具，为大型公共建筑的实时数据采集、开关状态监测及远程管理与控制提供了基础平台，它可以和检测、控制设备构成任意复杂的监控系统。该系统主要采用分层分布式计算机小金体育直播网络结构，如系统结构图所示：武汉香格里拉大酒店办公楼扩建工程(二期)项目能耗管理系统站控管理层及网络通讯层。

　　建筑能源管理平台由智能电表/水表、数据采集器、专用传输网络以及中心服务器组成。

　　平台实现了建筑能耗实时监测和分析，提高了用户用能管理水平，为上级主管部门提供能耗监管依据。

　　该建设项目武汉香格里拉大酒店办公楼扩建工程(二期)项目安装的268块DTSD1352-C多功能电表，电表通讯协议为标准MODBUS-RTU协议，配置多台智能网关采集电表数据小金体育直播;第三方远传水表共22个,通讯协议，通讯协议为标准MODBUS-RTU协议。

　　建筑/企业能源管理系统旨在提高现有能源管理水平，对建筑/企业的日常运行维护和用户耗能行为方式实施有效的管理，通过科学可行的能效改善策略实现节能。系统在能源供应及传输系统实时监控的基础上，对建筑/企业能耗信息、环境信息、设备信息及运营信息进行统计、分析，得出与能源消耗及能源效率相关的决策性数据和信息，帮助管理人员了解历史和当前的能源使用状况，辅助管理人员作出正确的能效改善策略。

　　6大专属软件模块:建筑能耗数据采集、建筑能耗数据处理、建筑基本信息管理、建筑能耗监测系统、建筑能耗统计系统、建筑能耗报表系统

　　5大独立数据库：建筑基本信息库、能耗分类分项库、监测仪表信息库、建筑能耗实时库、建筑能耗历史库

　　4大安全配置：B /S软件架构、用户权限配置、系统独立组网、支持云端部署

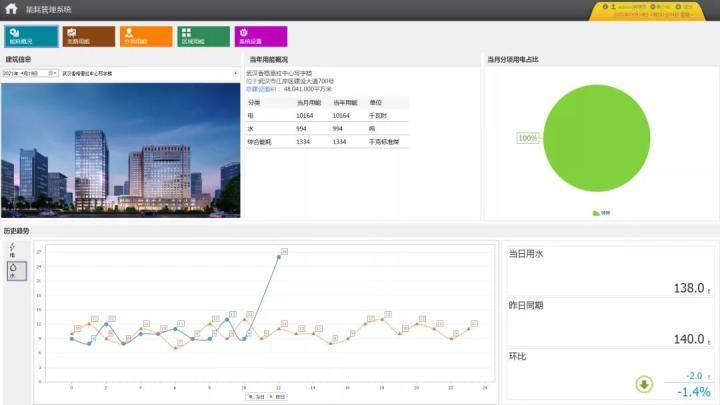

　　Acrel-5000能耗管理系统登陆成功进入主页面，主页面显示该建筑的建筑图片，小金体育直播建筑基本信息,建筑当月分项用电饼图和各种能源的消耗量。根据所选的建筑，对其建筑图片进行加载，可以选择时间查看建筑能耗情况，选择建筑或时间后自动刷新，默认为当天。

　　Acrel-5000能耗管理系统可以根据分类能耗的支路名称查询用能情况，显示当日和当月的用能峰值(电能对应大需量值)、当日用能、当月用能、当年用能以及昨天同期用能、上月同期用能、上年同期用能的比较情况;以柱状图显示过去48小时、31天、12个月、3年的能耗情况;以曲线分钟的负荷用能走势(电表显示功率曲线，流量表显示流速曲线分钟内的大值和小值。

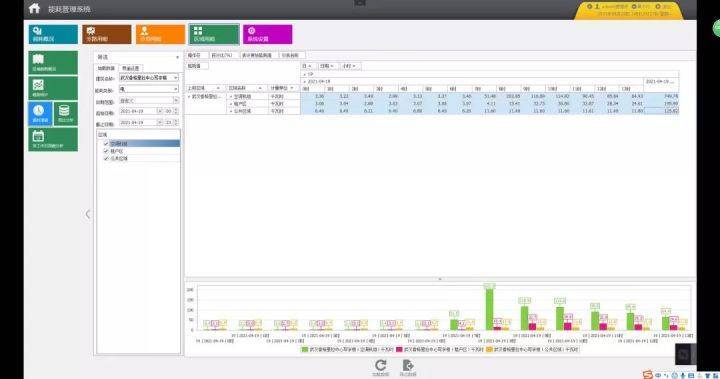

　　Acrel-5000能耗管理系统可以统计各支路某段时间内逐日、逐周、逐月、逐季、逐年用能。选择需要查询的支路，点击‘加载数据’查看各支路用能趋势，可根据已有的日期或者自定义时间进行查询，并可以将支路用能显示合计，以图表形式显示。

　　Acrel-5000能耗管理系统可以按照分项进行能耗统计与显示。其中，日分项用能同比分析图显示不同分项的当日与昨日能耗柱状图(蓝色柱表示今日，绿色柱表示昨日);用能饼图显示各分项过去31天的用能占比;堆积图显示各分项过去31天的能耗趋势;分项用能排名图显示被选中分项对应能耗值排名前10位的支路。

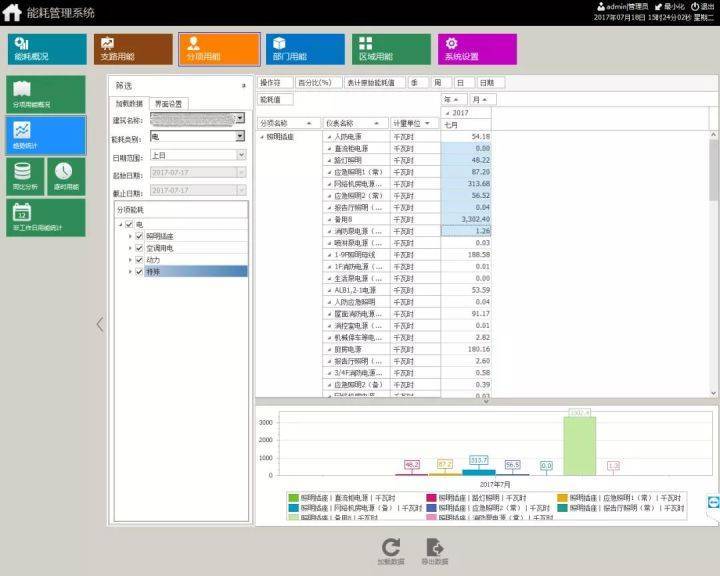

　　Acrel-5000能耗管理系统可以统计各分项某段时间内逐日、逐周、逐月、逐季、逐年用能。选择需要查询的支路，“加载数据”查看分项中各支路用能趋势，可根据已有的日期或者自定义时间进行查询。这里的支路都是通过基础数据中分类分项的配置而来，默认查询的是当月的能耗。

　　Acrel-5000能耗管理系统可将各种类型(电、水、气)和各主要耗能设备的能耗与去年同期值和上月值进行同比环比分析，检验节能效果，根据分析结果执行节能绩效考核，以及节能目标的修正。

　　Acrel-5000能耗管理系统可将分析的结果、绘制的图、表导出到Excel中。

　　Acrel-5000能耗管理系统用户权限管理采用分级模式，为系统管理员、后勤管理人员、设备维护人员三级，并对所有操作自动进行带时标事件记录，可建立良好的反事故措施。

　　为了使实时系统能够安全稳定运行，整个系统提供可靠的安全保护措施，所有的系统操作员能够根据权限大小赋予某特性，这些特性规定了各个操作员对系统及各种活动的适用范围，如用户名，口令字，操作权限及操作范围等特性。配置选项

　　依照相关技术规范配置建筑物的基本信息，例如：建筑功能、建筑面积、空调面积、建筑地址等，其中建筑面积等信息将用能单位面积能耗分析;

　　配置项目中使用的仪表的类型、型号、生产厂家等基本信息，并添加该型仪表所能提供的监测参数信息，此处配置情况影响能耗统计、分时段用能统计、参数查询功能;

　　配置项目中使用到的所有计量仪表，保存计量仪表的地址、变比、对应的采集器、代码、监测回路的名称等信息;

　　配置分项能耗统计时涉及到的计量表计、所占比例、运算方式等信息，可根据项目情况灵活配置，此处配置信息将影响各分类能耗分项用能分析小模块中的功能;

　　配置各部门用能对应的计量仪表、运算方式、所占比例以及部门用能计划，完成此项配置后将启用部门能耗分析功能模块;

　　配置建筑物中某用能区域对应的计量仪表、运算方式、所占比例，完成此项配置后将启用区域能耗分析功能模块

　　根据武汉香格里拉大酒店办公楼扩建工程(二期)项目能耗运行效果分析，建立典型能耗分析模型，统一分析。

　　建立建筑能耗计量体系，把脉建筑能耗，发现能耗黑幕，节能改造更有针对性，同时通过计量收费、绩效考核等管理措施巩固节能改造成果。

　　再好的节能设备，管不住小金体育直播浪费也无法发挥节能效果，通过增加自动化节能设备，制定设备运行策略，减少人为干预，集中管控，使节能设备正在实现节能。

　　通过能耗监测系统提供的同环比分析数据量化节能改造成果，大程度的展现节能效果。

　　大型公共建筑总面积不足城镇建筑总面积的4%，但总能耗却占全国城镇总耗电量的22%，大型公共建筑单位面积年耗电量达到70～300KWh，为普通居民住宅的10～20倍。公共建筑是节能大户和节能重点，做好武汉香格里拉大酒店办公楼的节能工作，对促进和带动节能工作，实现节能减排目标具有重要意义。
